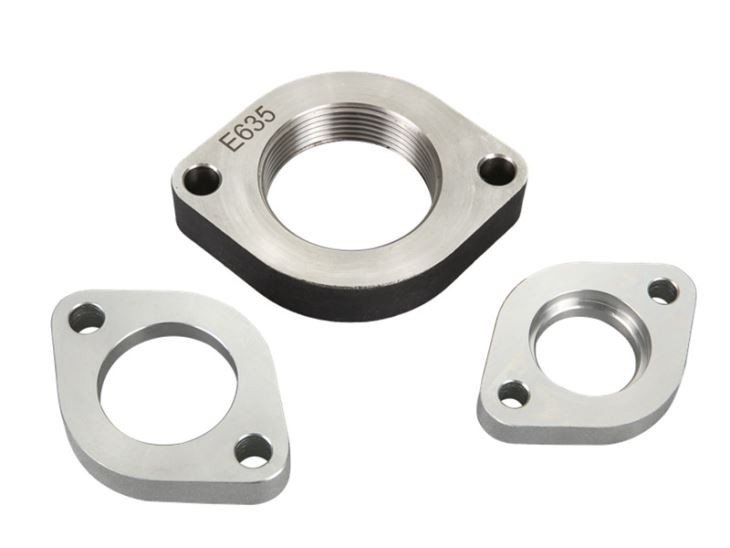

SAE कोड 61 2-स्क्रू बोल्ट फ्लेंज कनेक्शन का उपयोग हाइड्रोलिक निकला हुआ किनारा क्लैंप के रूप में किया जाता है, SAE J518-1 (कोड 61) कनेक्शन की तरह केवल कम काम के दबाव की रेटिंग है, लेकिन यह SAE J518-1 4-स्क्रू निकला हुआ किनारा कनेक्शन नहीं है।
SAE J518-1 पोर्ट आयामों के समान मानकों में उपयोग किए गए कोड 61 फ्लैग क्लैम्प्स, आईएसओ 6162-1 पोर्ट कनेक्शन और फ्लैग हेड्स के साथ संगत फ्लैग हेड आयाम भी हैं।
SAE 2-पेंच निकला हुआ किनारा कनेक्शन की सामग्री:
निकला हुआ किनारा clamps सामग्री कार्बन स्टील C45, स्टेनलेस स्टील 304, 316 या 316L है।
संपत्ति वर्ग 10.9 (न्यूनतम) के हेक्सागोन हेड स्क्रू या सॉकेट हेड स्क्रू
वाशर आईएसओ 7089 प्रकार ए, कक्षा 300 एचवी के अनुरूप है
ओ-रिंग सील 90 HD 5 IRHD की कठोरता के साथ NBR (Nitrile) है
जंग से सुरक्षा
सभी कार्बन स्टील फ्लैंग्स को एक उपयुक्त सामग्री के साथ चढ़ाया या लेपित किया जाएगा जो 72-एच नमक से गुजरता है
एएसटीएम बी 117 (आईएसओ 9227) के अनुसार स्प्रे टेस्ट।
दबाव / तापमान की आवश्यकता
दबाव परीक्षण: फट परीक्षण और चक्रीय धीरज परीक्षण आईएसओ 19879 के अनुसार आयोजित किया जाएगा।
तापमान: -40 डिग्री सेल्सियस और º120 ;C के बीच द्रव तापमान पर इस्तेमाल कार्बन स्टील निकला हुआ किनारा क्लैंप कनेक्टर; स्टेनलेस स्टील निकला हुआ किनारा -60 डिग्री सेल्सियस और C50 डिग्री सेल्सियस के बीच तापमान पर इस्तेमाल किया।
कोड 61 2 बोल्ट निकला हुआ किनारा क्लैंप का आयाम
भाग सं। स्पष्टीकरण: FCO-xx (डैश संख्या)
कार्बन स्टील के आकार DN 32 (-20) से बने मीट्रिक शिकंजा के साथ उपयोग के लिए एक कोड 61 निकला हुआ किनारा क्लैंप
हवा कंप्रेसर के लिए ओवल निकला हुआ किनारा कनेक्शन
FCA-xx (L7 आकार) SAE J518-2 सेरेस से यह अंतर L7 आकार है।
भाग संख्या | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | r2 |
एफसीए-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
एफसीए-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
एफसीए-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
एफसीए-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
एफसीए -85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
एफसीए -90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |

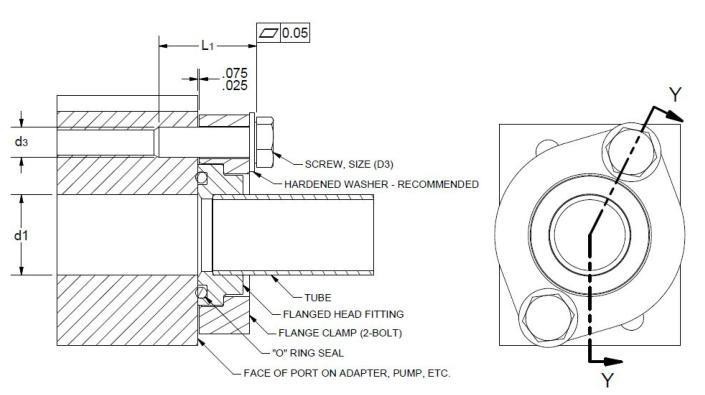

विधानसभा ड्राइंग - निकला हुआ किनारा दबाना, निकला हुआ किनारा सिर, शिकंजा, वॉशर, और बंदरगाह
कोड 61 फ्लैग क्लैंप असेंबलियों के लिए आयाम, धार और दबाव
मैट्रिक पेंच वर्ग 10.9 के साथ टाइप 1।
टाइप 2 इंच स्क्रू ग्रेज 8 के साथ।
क्रॉस टेबल निकला हुआ किनारा डैश का आकार सामान्य निकला हुआ किनारा आकार से डीएन आकार तक
SAE J518 कोड 61/62 निकला हुआ किनारा डैश आकार नाममात्र निकला हुआ किनारा आकार नाममात्र आकार DN मिमी में
SAE J518 कोड 61/62 निकला हुआ किनारा डैश आकार | नाममात्र निकला हुआ किनारा आकार में | नाममात्र आकार डीएन मिमी |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
