1. एसएई स्प्लिट फ्लैग की परिभाषा, एसएई यूएसए में ऑटोमोटिव इंजीनियर्स की सोसाइटी है जो विभिन्न उद्योगों में इंजीनियरिंग पेशेवरों के लिए विकासशील संगठन मानकों का पालन करती है। स्पिल्ट J518 से है जो चार धब्बा विभाजन निकला हुआ किनारा आधा से परिभाषित होता है, जो BS ISO 6162-1 / 2: 2012 संस्करण के बराबर है, यह एक हाइड्रोलिक flanged ट्यूब, पाइप, नली कनेक्शन है। क्लैंप के साथ निकला हुआ किनारा कनेक्शन दो प्रकार हैं: विभाजित निकला हुआ किनारा और एक-टुकड़ा निकला हुआ किनारा क्लैंप।
SAE J618 कोड 61 और ISO 6162-1, 3,5 MPa (35 बार) से 35 MPa (350 बार), DN 13 से DN 127 के दबाव में उपयोग के लिए निकला हुआ किनारा कनेक्टर्स, बंदरगाहों और बढ़ते सतहों को परिभाषित करता है।
SAE J618 कोड 62 और ISO 6162-2 42 एमपीए (420 बार), DN 13 से DN 76 के दबाव में उपयोग के लिए निकला हुआ किनारा कनेक्टर्स, बंदरगाहों और बढ़ते सतहों को परिभाषित करता है।

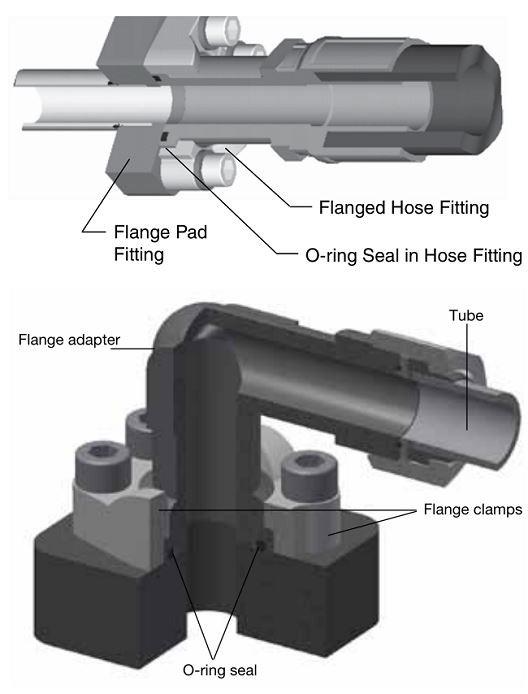

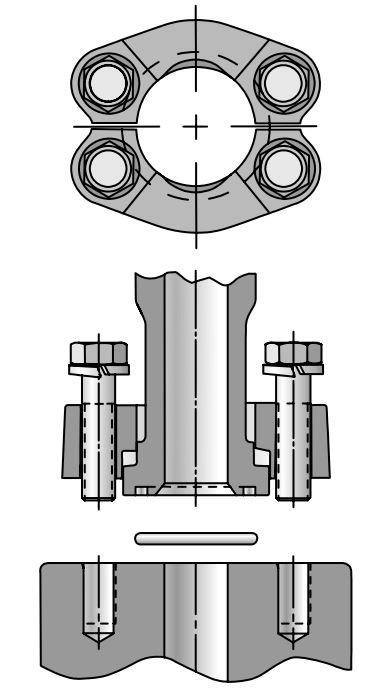

2. एसएई स्प्लिट फ्लैंग असेंबली की विधि, यह फ्लैग्ड हेड्स, स्प्लिट फ्लैंग क्लैम्प्स (एफसीएस और एफसीएसएम) या एक-पीस फ्लैग क्लैम्प्स (एफसी और एफसीएम) को इकट्ठा करके 4-ब्लाट्स पोर्ट कनेक्शन है, पोर्ट और माउंटिंग सतहें चार पर लागू होती हैं। पेंच, विभाजन और एक टुकड़ा निकला हुआ किनारा क्लैंप प्रकार ट्यूब कनेक्टर्स और नली फिटिंग।
 |  |
3. SAE निकला हुआ किनारा सिर के लिए SAE निकला हुआ किनारा सिर के आयाम
निकला हुआ किनारा सिर का आकार आईएसओ 6162-1 के अनुसार
निकला हुआ किनारा सिर का आकार आईएसओ 6162-2 के अनुसार

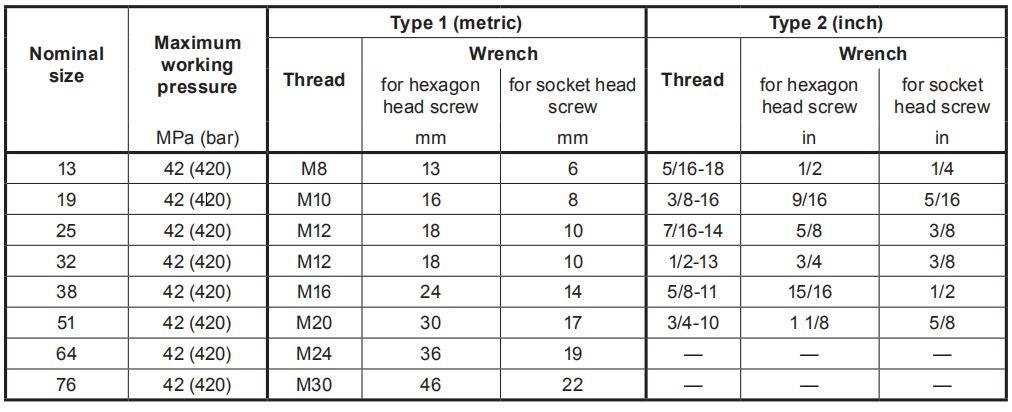

4. आईएसओ 6162 के अनुरूप निकला हुआ किनारा कनेक्शन असेंबल करने के लिए रिंच आकार
आयाम
आईएसओ 6162-1
आईएसओ 6162-2

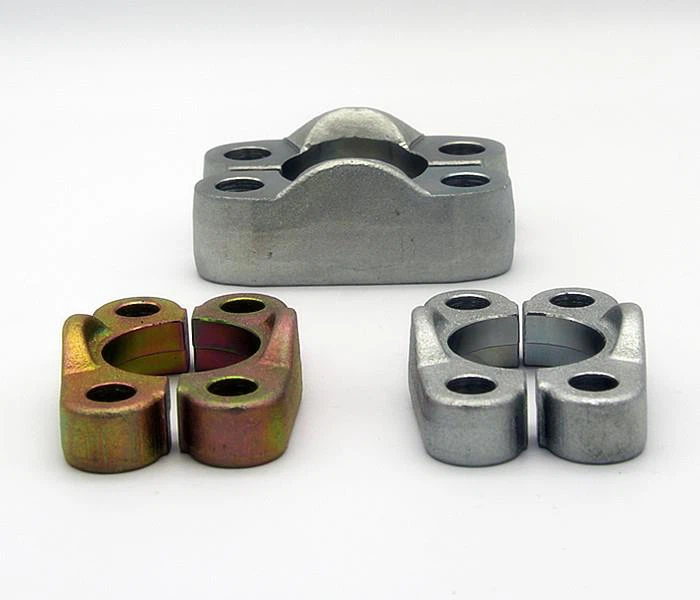

1. SAE स्प्लिट फ्लैंग हैल्वेस फ्लैट FHSF-DN
