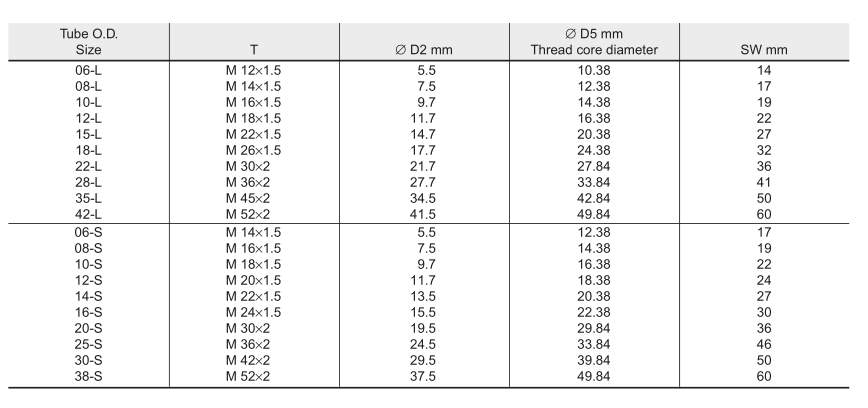

DIN 3865 24 ° -DKO कुंडा कनेक्टर (DIN EN ISO 8434-4) / आयाम है
ट्यूब आयुध डिपो OD D5 मिमी आकार T ∅ D2 मिमी थ्रेड कोर व्यास SW मिमी
06-एल एम 12 × 1.5 5.5 10.38 14
08-एल एम 14 × 1.5 7.5 12.38 17
10-एल एम 16 × 1.5 9.7 14.38 19
12-एल एम 18 × 1.5 11.7 16.38 22
15-एल एम 22 × 1.5 14.7 20.38 27
18-एल एम 26 × 1.5 17.7 24.38 32
22-एल एम 30 × 2 21.7 27.84 36
28-एल एम 36 × 2 27.7 33.84 41
35-एल एम 45 × 2 34.5 42.84 50
42-एल एम 52 × 2 41.5 49.84 60
06-एस एम 14 × 1.5 5.5 12.38 17
08-एस एम 16 × 1.5 7.5 14.38 19
10-एस एम 18 × 1.5 9.7 16.38 22
12-एस एम 20 × 1.5 11.7 18.38 24
14-एस एम 22 × 1.5 13.5 20.38 27
16-एस एम 24 × 1.5 15.5 22.38 30
20-एस एम 30 × 2 19.5 29.84 36
25-एस एम 36 × 2 24.5 33.84 46
30-एस एम 42 × 2 29.5 39.84 50
38-एस एम 52 × 2 37.5 49.84 60
