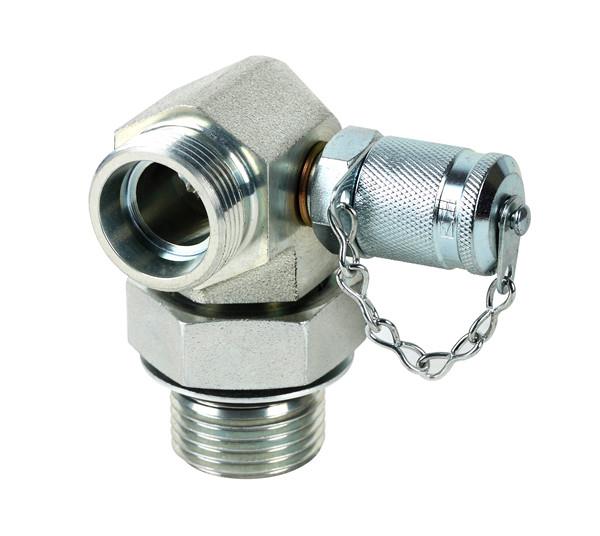

1. टेस्ट पोर्ट कपलिंग की परिभाषा, क्योंकि वे निगरानी और नियंत्रण दबाव के साथ-साथ वेंटिलेशन के लिए भी लागू होते हैं। इसलिए हमने परीक्षण बिंदु कहा। परीक्षण बिंदु पावर पैक, वाल्व ब्लॉक, हाइड्रोलिक पावर यूनिट, हाइड्रोलिक सिलेंडर, भारी मशीनरी और निर्माण स्थल मशीनरी, पृथ्वी पर चलने वाली मशीन, ट्रक, हाइड्रोलिक टेस्ट रिग्स, आदि में पाए जा सकते हैं।
2. टेस्ट पॉइंट कपलिंग के फायदे हैं - अन्य - सिस्टम दबाव स्तर पर कनेक्शन, माप नियंत्रण और स्विचिंग उपकरणों के लिए आसान कनेक्शन, लीक प्रूफ कनेक्शन और मेटल कैप की एकीकृत कंपन सुरक्षा। अनुप्रयोग स्पेक्ट्रम शामिल हैं
ए) रक्तस्राव (उदाहरण के लिए पाइप और अन्य हाइड्रोलिक घटकों का निकास)
बी) भरने (जैसे तेल के साथ पाइप और अन्य हाइड्रोलिक घटकों को भरना)
सी) नमूनाकरण (उदाहरण के लिए बाद में रासायनिक विश्लेषण के लिए एक परखनली में नमूने लेना)
डी) दबाव पढ़ना (उदाहरण के लिए दबाव डेटा की पहचान के लिए)।
3. परीक्षण बिंदु एडेप्टर के मानक: बीएस आईएसओ 15171-2-2016 के अनुसार नैदानिक प्रयोजनों के लिए हाइड्रोलिक कपलिंग एक M16x2 कनेक्शन अंत के साथ नैदानिक युग्मन जो कि 10 एमपीए (400 बार) के अधिकतम दबाव में उपकरण के बिना दबाव में जुड़े हो सकते हैं, निम्नलिखित प्रदान करते हैं। स्टड समाप्त होता है:
आईएसओ 6149-2 - एम 14 × 1,5;
आईएसओ 9974-2 - एम 14 × 1,5;
आईएसओ 1179-2 - जी 1/4;
आईएसओ 11926-2 - 7 / 16-20 यूएनएफ।
M16 × 2 धागे ISO 724, बाहरी के लिए सहिष्णुता ग्रेड 6g और आंतरिक 9H के लिए ISO 965-1 के अनुरूप हैं।
4. परीक्षण बिंदु अंत की विधि: 1 निर्माता के विवेक पर डिजाइन टोपी है, 2 निर्माता के विवेक पर डिजाइन है, 3 नैदानिक संबंध है, 4 वैकल्पिक डिजाइन है, 5 कंपन विवेक पर ताला है निर्माता।
5. विभिन्न बंदरगाह सील के साथ नैदानिक युग्मन:
आईएसओ 6149-2 ओ-रिंग सील के अनुसार एक स्टड एंड एफएम 14x1,5 के साथ डायग्नोस्टिक कपलिंग
आईएसओ 9974-2 इलास्टोमेरिक सील के अनुसार एक स्टड एंड EM 14x1,5 के साथ डायग्नोस्टिक कपलिंग
डायग्नोस्टिक कपलिंग एक स्टड एंड आईएसओ 1179–2, G1 / 4 इलास्टोमेरिक सील के साथ
डायग्नोस्टिक कपलिंग एक स्टड एंड आईएसओ 11926-2-2 / 16-20 यूएनएफ ओ-रिंग सील के साथ
6. सामग्री: धातु भागों: स्टील, स्टेनलेस स्टील अनुरोध पर 316L, 304 आदि के रूप में जवानों: NBR (-20 डिग्री सेल्सियस से +100 डिग्री सेल्सियस); FKM (-20 ° C से +200 ° C); EPDM (-40 ° C से +150 ° C)। पॉलीमाइड (-35 ° C से +100 ° C)।
7. खत्म जिंक निकल, पारदर्शी, CrVI मुक्त है।
