उत्पाद श्रेणी: JIS मानक हाइड्रोलिक फिटिंग विभिन्न एडेप्टर के लिए
JIS थ्रेड साइज़ चार्ट के अनुसार उत्पादन किया जाता है: BSPP थ्रेड्स: ISO 228-1 G, JIS B0202; बीएसपीटी थ्रेड्स: आईएसओ 7/1, JIS B0203।
JIS फिटिंग को 30 ° flare और 60 ° cone कनेक्शन के साथ नली के छोरों के लिए डिज़ाइन किया गया है, जिसे नली एडेप्टर के रूप में भी उपयोग किया जाता है।
थ्रेड पाइप्स को टाइप करने के लिए: JIS B2351 पोर्ट, Npt, SAE ORB अडैप्टर आदि।

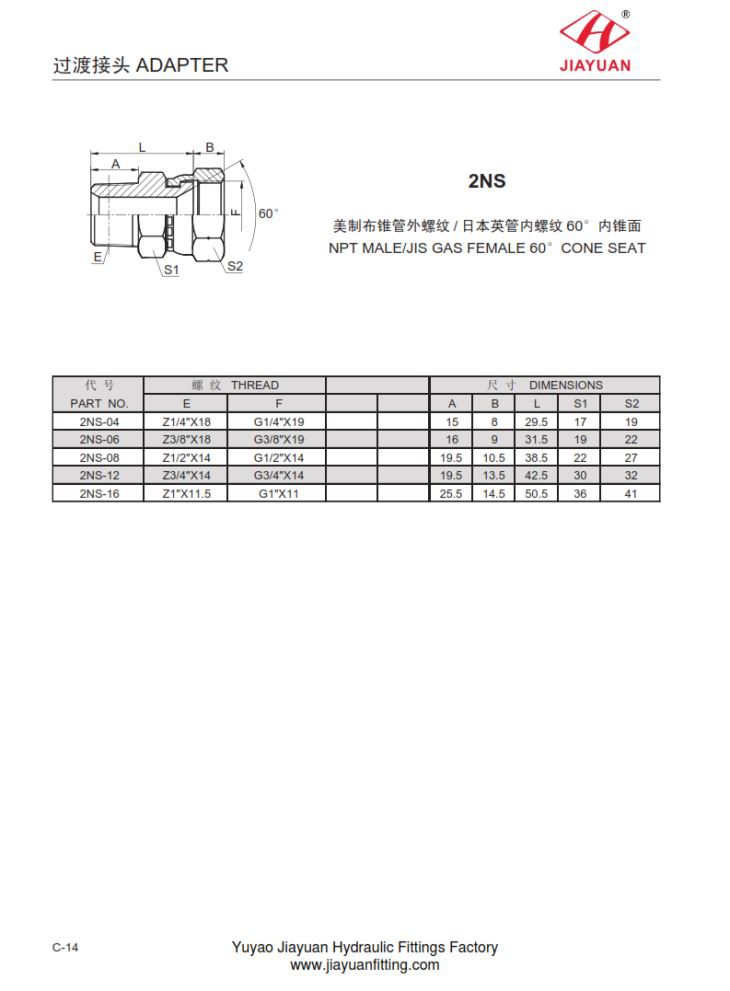

2NS एनपीटी मेल जीआईएस गैस फेमेले 60 कॉन सीट विनिर्देशों निम्नानुसार हैं:
अंश नहीं। | थ्रेड | DIMENSIONS | |||||
इ | एफ | ए | बी | एल | एस 1 | एस 2 | |
2ns-04 | जेड 1/4 "एक्स 18 | G1 / 4 "x19 | 15 | 8 | 29.5 | 17 | 19 |
2ns-06 | जेड 3/8 "एक्स 18 | G3 / 8 "x19 | 16 | 9 | 31.5 | 19 | 22 |
2ns-08 | जेड 1/2 "X14 | G1 / 2 "X14 | 19.5 | 10.5 | 38.5 | 22 | 27 |
2ns-12 | जेड 3/4 "X14 | G3 / 4 "X14 | 19.5 | 13.5 | 42.5 | 30 | 32 |
2ns -16 | जेड 1 "X11.5 | G1 "X11 | 25.5 | 14.5 | 50.5 | 36 | 41 |
