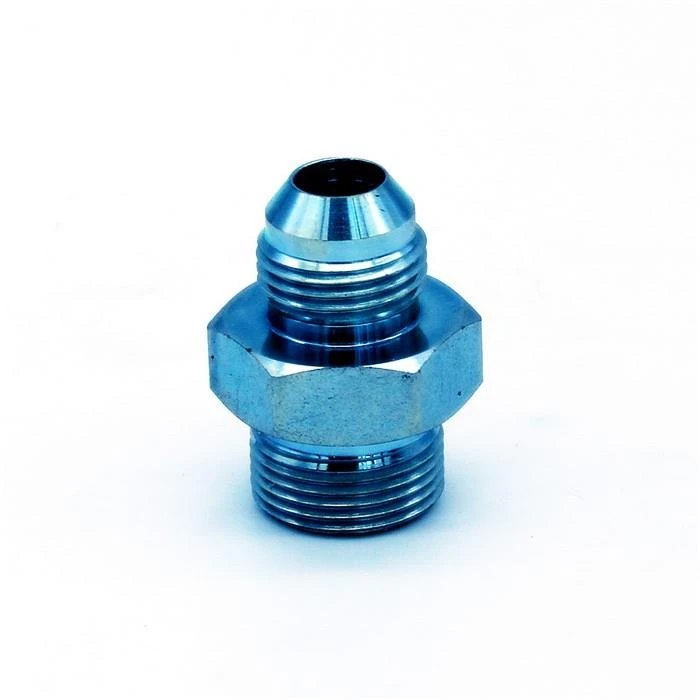

एक फिटिंग एडेप्टर सामान्य रूप से हाइड्रोलिक ट्यूबिंग और नली विधानसभा प्रणाली के एसएई मानक को जोड़ने के लिए उपयोग किया जाता है। एएन (एयर फोर्स - नेवी एरोनॉटिकल स्टैंडर्ड) और एंड (एयर फोर्स - नेवी एरोनॉटिकल डिजाइन स्टैंडर्ड) अमेरिकी सेना द्वारा विमानन अनुप्रयोगों में उपयोग किए जाने वाले मानक हैं। AN फिटिंग्स उपरोक्त मानकों को पूरा करने के लिए निर्मित की जाती हैं। इन फिटिंग में 37 ° भड़कना, भड़कना कम, नली कनेक्शन, "बैंजो" टाइप फिटिंग, विशेष निकला हुआ किनारा फिटिंग, पाइप फिटिंग और अन्य प्रकार के कनेक्शन शामिल हैं।
एक फिटिंग एडेप्टर प्रकार आमतौर पर कई विमानों में उपयोग किया जाता है / एयरोस्पेस अनुप्रयोग अनुकूलित वजन-से-शक्ति मापदंडों के लिए एल्यूमीनियम और टाइटेनियम की ओर बढ़ रहे हैं।
नई एन फिटिंग एडेप्टर के मानक प्रोक्योरमेंट स्पेसिफिकेशन AS4841B फिटिंग्स, 37 ° इंटरनल फ्लेयर, फ्लुइड कनेक्शन के अनुसार है: यह SAE एयरोस्पेस स्टैंडर्ड (AS) 37 ° फ्लेयर्ड ट्यूब फिटिंग्स या मशीन के लिए उपयोग किए जाने वाले इंटरनल फेयर फ्लूइड कनेक्शन फिटिंग्स के लिए आवश्यकताओं को स्थापित करता है। बाहरी शंकु, गोलाकार नाक और सभी प्रकार के एयरोस्पेस द्रव प्रणालियों में सील की अंगूठी फिटिंग।
AN भड़कना फिटिंग का पुराना संस्करण MIL-F-5509 विनिर्देशों के अनुरूप है, और AS4841through AS4843 और AS4975 भी है। एएन फिटिंग आज भी प्रचलित हैं। हालांकि, अमेरिकी सेना सही AN / AND मानकों में से कई को रद्द कर रही है और उन्हें AS (एयरोस्पेस मानक) मानकों के साथ बदलकर, फिर से SAE द्वारा विकसित किया गया है। SAE / ISO 37 ° भड़कना: कुछ फिटिंग MIL-F-18866 के अनुरूप होती है जैसा कि MS51500 पर MS151534 के माध्यम से दिखाया गया है।
एक आकार | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
ट्यूब आयुध डिपो | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
नाममात्र की नली आईडी | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
वास्तविक नली आईडी | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
धागा | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
