उत्पाद प्रकार: हाइड्रोलिक निकला हुआ किनारा SAE अनुकूलक फिटिंग 1BFL9 कोहनी
उद्योग मानक: SAE J518, ISO 6162, BS5200, ISO 8434-6,
कनेक्शन E से F शैली: 90 ° BSP MALE 60 ° CONE SEAT / SAE FLANGE 3000PSI आकृति: कोहनी, सीधी, ब्लॉक आदि।
काम का दबाव रेटिंग: एसएई कोड 61 2.5 से 31.5 एमपीए है; एसएई कोड 62 40 एमपीए है।
फिटिंग सामग्री: पीतल; कार्बन स्टील; स्टेनलेस स्टील
आवेदन: कृषि उपकरण, मोटर वाहन प्रक्रिया, रासायनिक हस्तांतरण, निर्माण उपकरण, ईंधन हस्तांतरण, हाइड्रोलिक, विनिर्माण उपकरण, समुद्री, सामग्री हैंडलिंग, मोबाइल उपकरण, Oilfield, पैकेजिंग, परिवहन

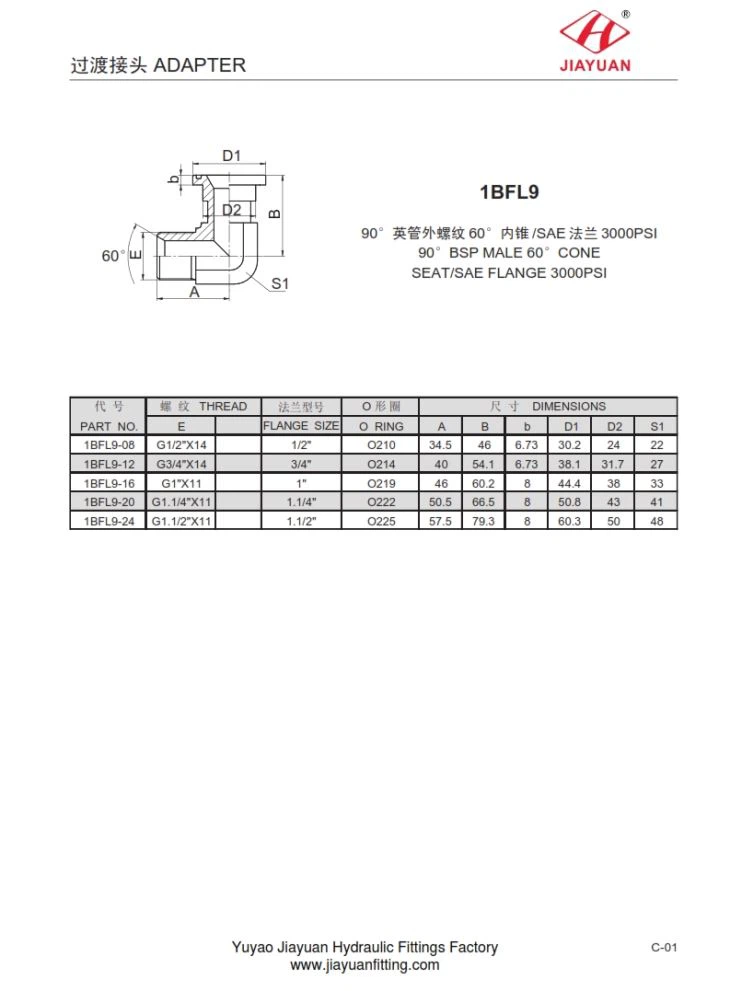

1BFL9 एल्बो बीएसपी 60 एसएई निकला हुआ किनारा 3000 एडाप्टर J518 आईएसओ 6162 आयाम आकार तालिका चार्ट निम्नानुसार है
भाग सं। | थ्रेड | हे | DIMENSIONS | |||||||
ए | स्वाद का आकार | ओ रींग | ए | बी | ख | डी 1 | डी 2 | एस 1 | ||
1BFL9-08 | G1 / 2 "X14 | 1/2 " | Ø210 | 34.5 | 46 | 6.73 | 30.2 | 24 | 22 | |
1BFL9-12 | G3 / 4 "X14 | 3/4 " | O214 | 40 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | |
1BFL9-16 | G1 "X11 | 1 " | O219 | 46 | 60.2 | 8 | 44.4 | 38 | 33 | |
1BFL9-20 | G1.1 / 4 "X11 | 1.1 / 4 " | O222 | 50.5 | 66.5 | 8 | 50.8 | 43 | 41 | |
1BFL9-24 | G1.1 / 2 "X11 | 1.1 / 2 " | O225 | 57.5 | 79.3 | 8 | 60.3 | 50 | 48 |
