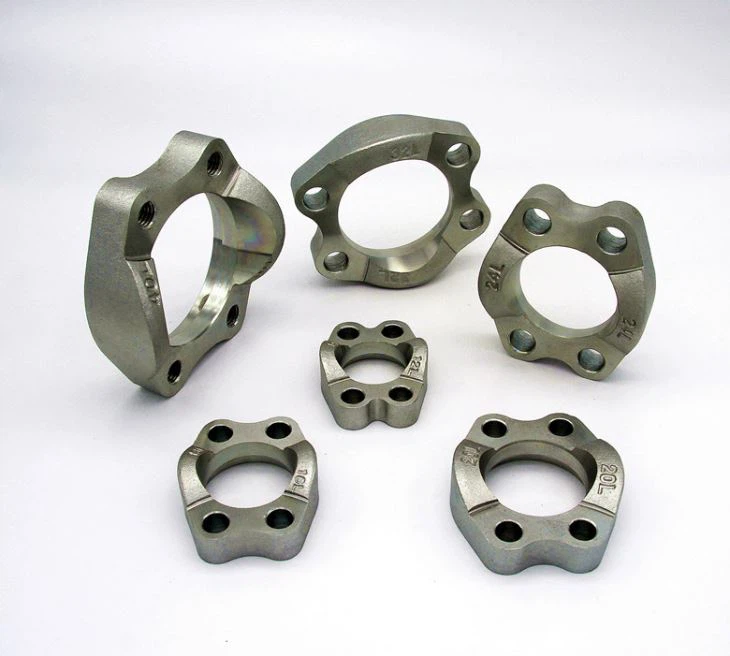

SAE 3000 psi निकला हुआ किनारा क्लैंप: एक-टुकड़ा निकला हुआ किनारा क्लैंप सिस्टम
हाइड्रोलिक तरल शक्ति का परिचय- एक-टुकड़ा निकला हुआ किनारा और मीट्रिक या इंच शिकंजा के साथ निकला हुआ किनारा कनेक्शन:
1. SAE कोड 61 श्रृंखला निकला हुआ किनारा का कार्य दबाव 3000 PSI, 3,5 MPa (35 बार) से 35 MPa (350 बार) है।
2. एसएई निकला हुआ किनारा क्लैम्प आयाम आईएसओ 6162-1: 2012 के अनुसार है। आईएसओ नाममात्र का आकार: डीएन 13; डीएन 19; डीएन 25; डीएन 32; डीएन 38; डीएन 51; डीएन 64; डीएन 76; डीएन 89; डीएन 102; डीएन 127; इंच का आकार: 1/2 "/ 3/4" ； 1 "" 1 1/4 "" 1 1/2 "； 2" "2 1/2" "3"।
3. SAE एक-टुकड़ा निकला हुआ किनारा क्लैंप की सामग्री निम्न स्थिति में गुणों के साथ कार्बन स्टील C45 से बना है:
नाममात्र निकला हुआ किनारा आकार DN 13 के लिए:
न्यूनतम उपज शक्ति: 220 एमपीए
फ्रैक्चर में न्यूनतम बढ़ाव: 3%
और अन्य सभी नाममात्र निकला हुआ किनारा आकार के लिए:
न्यूनतम उपज ताकत: 415 एमपीए
फ्रैक्चर में न्यूनतम बढ़ाव: 3%
4. सभी कार्बन स्टील SAE निकला हुआ किनारा के बाहरी सतह संक्षारण संरक्षण, आईएसओ 9227 के अनुसार न्यूनतम 72-एच नमक स्प्रे परीक्षण पास करने के लिए एक उपयुक्त कोटिंग के साथ संरक्षित किया जाएगा।
5. दबाव / तापमान के लिए परीक्षण की आवश्यकता: आईएसओ 6162 के इस भाग के अनुरूप निकला हुआ किनारा कनेक्शन, आईएसओ 19879 में निर्दिष्ट फट और चक्रीय धीरज परीक्षणों के अधीन होगा, यह सत्यापित करने के लिए कि वे निर्दिष्ट दबाव / तापमान आवश्यकताओं को पूरा करते हैं। -40 डिग्री सेल्सियस और +120 डिग्री सेल्सियस के बीच के तापमान पर उपयोग किए जाने पर यह टेबल्स 2 में दिए गए काम के दबाव में उपयोग के लिए उपयुक्त होगा। आईएसओ 6162 के इस हिस्से के अनुरूप निकला हुआ कनेक्शन -20 डिग्री सेल्सियस से कम तापमान पर इकट्ठा नहीं किया जाएगा।
6. एक टुकड़ा निकला हुआ किनारा कनेक्शन का पदनाम
एक टुकड़ा निकला हुआ किनारा क्लैंप डीएन 25: क्लैंप आईएसओ 6162-1, एफसी × 25
