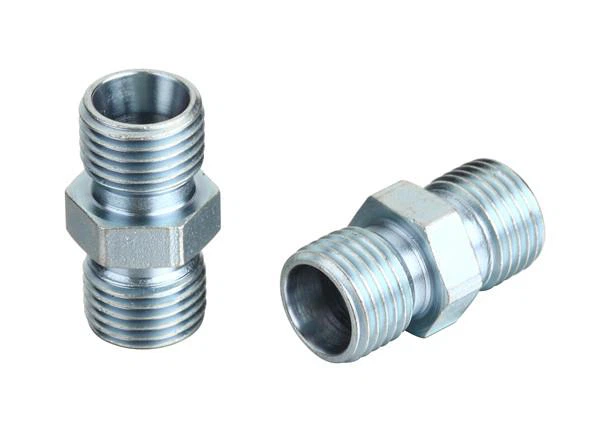

हाइड्रोलिक फिटिंग दीन संघ

DIN 24 ° शंकु कनेक्शन DIN 3861 / ISO 8434-1dimension के मानक के अनुसार है, यह जर्मन DIN (DEUTSCHE INDUSTRIAL NORME) प्रकार है। यूनियन प्रकार के लिए सभी ट्यूब अंत आकार की आवश्यकता होती है क्योंकि DIN 3861 ट्यूब से ट्यूब तक 24 डिग्री शंकु की आवश्यकता होती है।

जांच भेजें

अब बात करो

विवरण

1. परिभाषा: DIN 24 ° शंकु कनेक्शन DIN 3861 / ISO 8434-1dimension के मानक के अनुसार है, यह जर्मन DIN (DEUTSCHE INDUSTRIAL NORME) प्रकार है। यूनियन प्रकार के लिए सभी ट्यूब अंत आकार की आवश्यकता होती है क्योंकि DIN 3861 ट्यूब से ट्यूब तक 24 डिग्री शंकु की आवश्यकता होती है।

2. डीआईएन हाइड्रोलिक फिटिंग कनेक्शन के तरीके, मीट्रिक पुरुष में 24 ° सीट है, दो प्रकार की महिला के साथ संभोग करेंगे (नट + काटने की अंगूठी काटने वाला सामी + पाइप और DKO कुंडा) चार्ट के रूप में दिखाते हैं:

3. डीआईएन ट्यूब फिटिंग के लाभ निम्नानुसार हैं:

● अच्छा सील कनेक्शन, उच्च दबाव हाइड्रोलिक तरल पदार्थ, वायवीय, स्नेहन और कृषि, उपकरण, प्रक्रिया और इंजीनियरिंग के लिए युग्मन प्रणाली की विभिन्न सेवा के तहत मुक्त रहना।

● पुन: प्रयोज्य के लिए आसान, ट्यूब फिटिंग रखरखाव की सुविधा के लिए कई बार आश्वस्त किया जा सकता है।

● लोकप्रियता दुनिया भर में, Bite प्रकार के डिजाइन की यूरोप और चीन में विशिष्ट रूप से स्वीकृति है, मीट्रिक ट्यूब के लिए सबसे लोकप्रिय फिटिंग है।

4. सामग्री के मानक, सतह, स्पष्टता आदि विशिष्टता:

● सामग्री: कार्बन स्टील फिटिंग-जीबी / टी 699-2015 सामग्री नं। 35 और 45. स्टेनलेस स्टील फिटिंग GB / T 3280-2015 304 / 06C19Ni10 316 / 06Cr17Ni12Mo2 पीतल फिटिंग GB / T 5231-2012 HPb59-1।

● भूतल फिनिश-स्टील फिटिंग मानक जस्ता स्पष्ट मढ़वाया क्रोम 6 मुक्त सतह संरक्षण प्रक्रिया के अनुसार डीआईएन 267 भाग 9 या डीआईएन 5094 है।

● हाइड्रोलिक तरल पदार्थ की शक्ति, भागों और घटकों की सफाई, निरीक्षण दस्तावेज और दूषित संग्रह, विश्लेषण, और आईएसओ 1813 के अनुसार डेटा रिपोर्टिंग से संबंधित सिद्धांत।

5. 24 ° शंकु अंत के आयाम (दीन 3865 / आईएसओ 8434-1)

6. DIN 24 ° ट्यूब फिटिंग और एडेप्टर का प्रदर्शन समारोह

● आकृतियाँ 45 °, 90 °, स्ट्रेट, टी और क्रॉस में उपलब्ध हैं।

● DIN फिटिंग एडाप्टर, नली विधानसभा, मीट्रिक और इंच ट्यूब के लिए ट्यूब कनेक्शन सिस्टम।

● काम के दबाव श्रृंखला एलएल / एल / एस सीरीज चयन कर रहे हैं।

1. सीधे हाइड्रोलिक फिटिंग संघ 1C / 1D श्रृंखला

दीन 24 ° शंकु / DIN 24 ° शंकु

भाग सं।	थ्रेड		TUBE OD		DIMENSIONS					एमपीए
भाग सं।	ए	एफ	डी 1	डी 2	एल 1	एल 1	एस 1	एस 2	S3	एमपीए
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31.5L
1C -14	M14X1.5	M14X1.5	8	8	1 1	40	14	17	17
1C -16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C -22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C -36	M36X2	M36X2	28	28	21	54	41	41	41
1C -45	M45X2	M45X2	35	35	20	63	46	50	50
1C -52	M52X2	M52X2	42	42	21	66	55	60	60
-1 डी -14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
-1 डी -16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
-1 डी -18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
-1 डी -20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
-1 डी -22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
-1 डी -24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
-1 डी-30	M30X2	M30X2	20	20	23	66	32	36	36
-1 डी -36	M36X2	M36X2	25	25	26	74	41	46	46
-1 डी -42	M42X2	M42X2	30	30	27	80	46	50	50
-1 डी -52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
नोट: यदि आप कटिंग रिंग और नट के साथ पूरी तरह से एडाप्टर को ऑर्डर करने के लिए इच्छुक हैं, तो हमारे भाग संख्या के बाद प्रत्यय "आरएन" डालना आवश्यक है। उदाहरण के लिए 1C9-30RN।

2. कोहनी संघ हाइड्रोलिक फिटिंग 1C9 / 1D9 श्रृंखला

दीन 24 ° शंकु / DIN 24 ° शंकु

भाग सं।	थ्रेड		TUBE OD		DIMENSIONS				एमपीए
भाग सं।	ए	एफ	डी 1	डी 2	एल 1, एल 2	एल 1, एल 2	एस 1	एस 2, एस 3	एमपीए
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
नोट: यदि आप कटिंग रिंग और नट के साथ पूरी तरह से एडाप्टर को ऑर्डर करने के लिए इच्छुक हैं, तो हमारे भाग संख्या के बाद प्रत्यय "आरएन" डालना आवश्यक है। उदाहरण के लिए 1C9-30RN।

3. टी हाइड्रोलिक फिटिंग यूनियन एसी / एडी श्रृंखला

दीन 24 ° शंकु / दीन 24 ° शंकु / दीन 24 ° शंकु

भाग सं।	थ्रेड	TUBE OD	DIMENSIONS				एमपीए
भाग सं।	ई, एफ, जी	डी 1, डी 2, डी 3	एल 1, एल 2, एल 3	एल 1, एल 2, एल 3	एस 1	एस 2, एस 3, एस 4	एमपीए
एसी-08	M8X1	4	1 1	21	9	10	10LL
एसी-10	M10X1	5	9.5	21	9	12
एसी 10LL	M10X1	6	9.5	21	9	12
एसी 12LL	M12X1	8	11.5	23	12	14
एसी-12	M12X1.5	6	12	27	12	14	25L
एसी -14	M14X1.5	8	14	29	12	17
एसी -16	M16X1.5	10	15	30	14	19
एसी-18	M18X1.5	12	17	32	17	22
एसी -22	M22X1.5	15	21	36	19	27
एसी-26	M26X1.5	18	23.5	40	24	32
एसी-30	M30X2	22	27.5	44	27	36	16L
एसी 36	M36X2	28	30.5	47	36	41
एसी -45	M45X2	35	34.5	56	41	50
एसी -52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
ई-16	M16X1.5	8	17	32	14	19
ई-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
ई-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
नोट: यदि आप कटिंग रिंग और नट के साथ पूरी तरह से एडाप्टर को ऑर्डर करने के लिए इच्छुक हैं, तो हमारे भाग संख्या के बाद प्रत्यय "आरएन" डालना आवश्यक है। उदाहरण के लिए AC-22RN।

4. क्रॉस हाइड्रोलिक फिटिंग यूनियन XC / XD श्रृंखला

दीन 24 ° शंकु / दीन 24 ° शंकु / दीन 24 ° शंकु

भाग सं।	थ्रेड	TUBE OD	DIMENSIONS				एमपीए
भाग सं।	ई, एफ, जी, एच	डी 1, डी 2, डी 3, डी 4	एल 1	एल 1	एस 1	एस 2	एमपीए
XC-12	M12X1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
एक्सडी -14	M14X1.5	6	16	31	12	17	63S
एक्सडी -16	M16X1.5	8	17	32	14	19
एक्सडी -18	M18X1.5	10	17.5	34	17	22
एक्सडी -20	M20X1.5	12	21.5	38	17	24
एक्सडी -22	M22X1.5	14	22	40	19	27
एक्सडी -24	M24X1.5	16	24.5	43	24	30	40S
एक्सडी-30	M30X2	20	26.5	48	27	36
एक्सडी -36	M36X2	25	30	54	36	46
एक्सडी -42	M42X2	30	35.5	62	41	50
एक्सडी -52	M52X2	38	41	72	50	60	31.5S
नोट: यदि आप कटिंग रिंग और नट के साथ पूरी तरह से एडाप्टर को ऑर्डर करने के लिए इच्छुक हैं, तो हमारे भाग संख्या के बाद प्रत्यय "आरएन" डालना आवश्यक है। उदाहरण के लिए XC-30RN।

5. सीधे बल्कहेड हाइड्रोलिक फिटिंग यूनियन 6 सी / 6 डी

दीन 24 ° शंकु / दीन 24 ° शंकु बल्कहेड

भाग सं।	थ्रेड		TUBE OD		DIMENSIONS							एमपीए
भाग सं।	ए	एफ	डी 1	डी 2	एल 1	l2	एल 1	एल 2	एस 1	एस 2, एस 3	एस 4	एमपीए
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31.5L
6C -14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C -16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C -22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C -36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C -45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C -52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D -22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D -24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D -52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
नोट: यदि आप रुचि रखते हैं तो लॉक नट के साथ एडॉप्टर ऑर्डर करें, कृपया हमारे भाग संख्या के बाद प्रत्यय "एलएन" डालें। उदाहरण के लिए 6C-30LN, काटने की अंगूठी और अखरोट के साथ एडेप्टर का ऑर्डर करें, भाग संख्या के बाद प्रत्यय "RN" डालें, उदाहरण के लिए 6C-30RN, लॉक नट और कटिंग रिंग और नट के साथ एडेप्टर का ऑर्डर करें, भाग के बाद "LN / NNN" डालें उदाहरण के लिए, 6C-30LN / RN नहीं।

6. एल्बो बुलकहेड हाइड्रोलिक फिटिंग यूनियन 6C9 / 6D9

दीन 24 ° शंकु / दीन 24 ° शंकु बल्कहेड

भाग सं।	थ्रेड		TUBE OD		DIMENSIONS								एमपीए
भाग सं।	ए	एफ	डी 1	डी 2	एल 1	l2	L3	एल 1	एल 2	एस 1	एस 2, एस 3	एस 4	एमपीए
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
नोट: यदि आप लॉक नट के साथ एडाप्टर को ऑर्डर करने के लिए इच्छुक हैं, तो कृपया हमारे भाग संख्या 6 उदाहरण के लिए "एलएन" प्रत्यय डालें। 30LN, अँगूठी और अखरोट को काटने के साथ एडेप्टर का ऑर्डर करें, भाग संख्या के बाद "RN" डालें, उदाहरण के लिए 6C9-30RN, लॉक नट और कटिंग रिंग और नट के साथ अडैप्टर का ऑर्डर करें, प्रत्यय "LN / RN" को लगभग नं। , उदाहरण के लिए 6C9-30LN / RN।
