एनपीटी पाइप फिटिंग आयाम और कैटलॉग विभिन्न आपूर्तिकर्ताओं से समान है।
सामग्री प्रकार के पाइप फिटिंग जैसे स्टेनलेस स्टील, पीतल और प्लास्टिक।
यूके और यूएसए एनपीटी थ्रेड पाइप फिटिंग इंस्ट्रूमेंटेशन पाइप फिटिंग और औद्योगिक पाइप फिटिंग में आवेदन करते हैं।
एनपीटी पाइप फिटिंग एडेप्टर सॉकेट वेल्ड, एनपीटी महिला, एसएई ओआरबी, बीएसपीटी पुरुष, ओआरएफएस पुरुष, डीआईएन 2353 ट्यूब कनेक्टर, मीट्रिक ओ-रिंग आदि।
एनपीटी पाइप एडाप्टर का आकार जैसे कि सीधा, कोहनी, टी, क्रॉस, रेड्यूसर।
हम भी 2 इंच bsp फिटिंग को आपूर्ति कर सकते हैं।

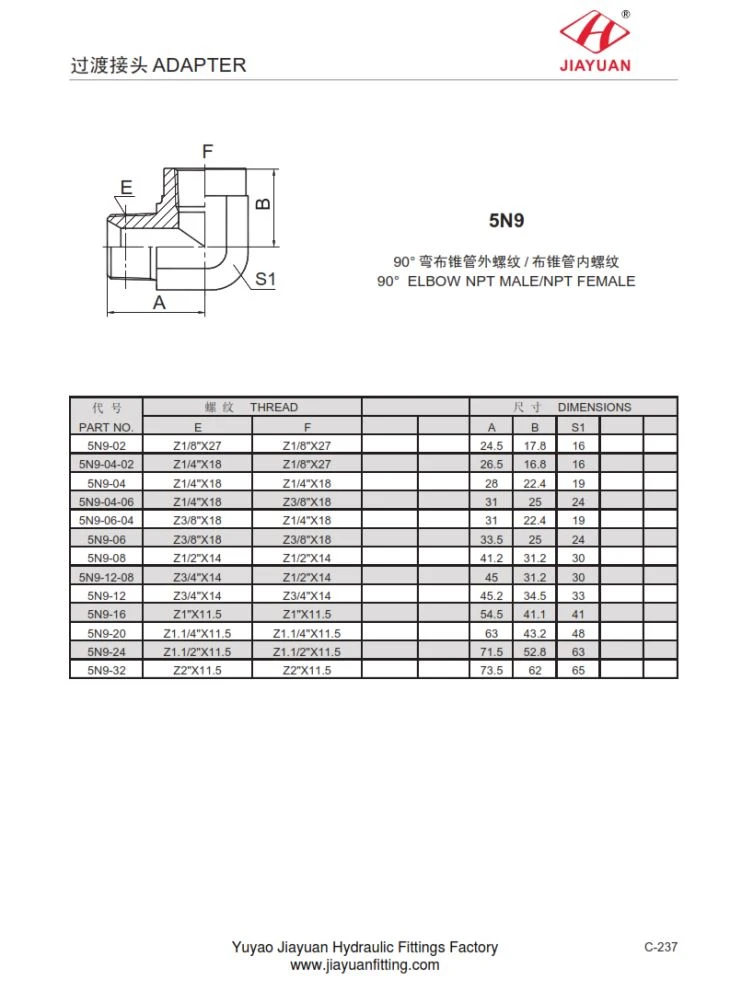

5N9 90 ° ELBOW NPT MALE / NPT FEMALE पाइप कनेक्टर आकार चार्ट निम्नानुसार है:
पीए आरटी एन ओ । | टी एचआर ईए डी | DIM E N S I O NS | |||
इ | एफ | ए | बी | S १ | |
5 एन 9 - 02 | जेड 1/8 " एक्स 27 | जेड 1/8 " एक्स 27 | 24.5 | 17.8 | 16 |
5 एन 9 - 04 - 02 | जेड 1/4 " एक्स 18 | जेड 1/8 " एक्स 27 | 26.5 | 16.8 | 16 |
5 एन 9 - 04 | जेड 1/4 " एक्स 18 | जेड 1/4 " एक्स 18 | 28 | 22.4 | 19 |
5 एन 9 - 04 - 06 | जेड 1/4 " एक्स 18 | जेड 3/8 " एक्स 18 | 31 | 25 | 24 |
5 एन 9 - 06 - 04 | जेड 3/8 " एक्स 18 | जेड 1/4 " एक्स 18 | 31 | 22.4 | 19 |
5 एन 9 - 06 | जेड 3/8 " एक्स 18 | जेड 3/8 " एक्स 18 | 33.5 | 25 | 24 |
5 एन 9 - 08 | जेड 1/2 " एक्स 14 | जेड 1/2 " एक्स 14 | 41.2 | 31.2 | 30 |
5N9 - 12 - 08 | जेड 3/4 " एक्स 14 | जेड 1/2 " एक्स 14 | 45 | 31.2 | 30 |
5 एन 9 - 12 | जेड 3/4 " एक्स 14 | जेड 3/4 " एक्स 14 | 45.2 | 34.5 | 33 |
5N9 - 16 | जेड 1 " एक्स 11.5 | जेड 1 " एक्स 11.5 | 54.5 | 41.1 | 41 |
5N9 - 20 | जेड 1.1 / 4 " एक्स 11.5 | जेड 1.1 / 4 " एक्स 11.5 | 63 | 43.2 | 48 |
5 एन 9 - 24 | जेड 1.1 / 2 " एक्स 11.5 | जेड 1.1 / 2 " एक्स 11.5 | 71.5 | 52.8 | 63 |
5 एन 9 - 32 | जेड 2 " एक्स 11.5 | जेड 2 " एक्स 11.5 | 73.5 | 62 | 65 |
