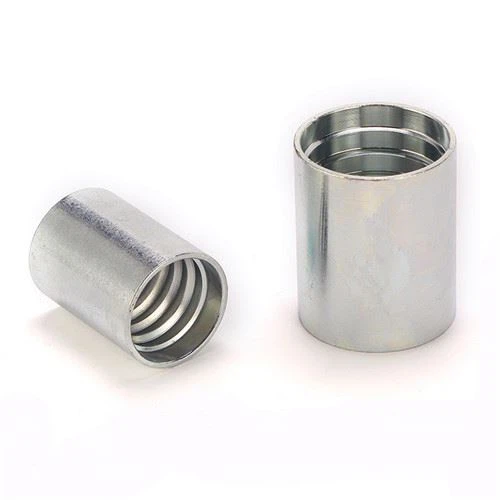

हाइड्रोलिक फेरस फॉरसेए 100 आर 1 ए टी / एन 853 1 एसनो-स्किव नली, इसका उपयोग हाइड्रोलिक नली और लट में नली फिटिंग, नली अंत कनेक्शन को समेटने के लिए किया जाता है। सामग्री 316 स्टेनलेस स्टील, 20 कार्बन स्टील में उपलब्ध है। 35 बार से 225 बार तक काम का दबाव, नली आईडी आकार 1/4 ”से 3” इंच, ऑपरेटिंग तापमान -40 ° C से C100 ° C (-40 ° F से 12212 ° F), 1SN नली सामीकरण एक टुकड़ा नली फिटिंग और दो टुकड़ा नली फिटिंग के साथ गणित करेगा।
भाग सं। | और अधिक | DIMENSIONS | ||
डीएन | डैश | D | L | |
00110-03 | 5 | 3 | 17.5 | 23 |
00110-04 | 6 | 4 | 20.6 | 30.5 |
00110-05 | 8 | 5 | 20.8 | 30 |
00110-06 | 10 | 6 | 23.3 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 30 | 37 |
00110-12 | 20 | 12 | 34 | 42 |
00110-16 | 25 | 16 | 42.6 | 51 |
00110-20 | 32 | 20 | 52 | 59 |
00110-24 | 40 | 24 | 58 | 74 |
00110-32 | 50 | 32 | 72 | 78 |
SAE100R1AT / EN 853 1SNno-skive नली विनिर्देशन के लिए हाइड्रोलिक नली सामी के रूप में निम्नानुसार है:
इनर ट्यूब: सिंथेटिक रबर ट्यूब
सुदृढीकरण: एक स्टील चोटी
कवर: सिंथेटिक रबर कवर
विशिष्ट अनुप्रयोग: हाइड्रोलिक सिस्टम सर्विसवाइट पेट्रोलियम और पानी आधारित तरल पदार्थ, वीनर उद्योग।
हाइड्रोलिक नली का व्यास
बीएसपी 60 डिग्री शंकु, दीन 24 डिग्री शंकु, जेआईसी 37 डिग्री फ्लेयर्ड ट्यूब, ओआरएसबी ट्यूब के साथ 2 टुकड़ा लट में नली फिटिंग।
आईएसओ 12151-1, -2, -3, -5, -6 मानक कनेक्शन के साथ 1 टुकड़ा लट में नली फिटिंग।
यदि आपको हाइड्रोलिक फेरल फिटिंग कैटलॉग नहीं मिलती है, तो आपको हाइड्रोलिक नली फेरूलल्स की क्या आवश्यकता है, कृपया ईमेल भेजेंjyray@72338.comअधिक हाइड्रोलिक कनेक्शन के लिए।
SAE 100R1AT EN 853 1SN नो स्किव हाइड्रोलिक होसेस के लिए होज फेरुले का डायमेंशन चार्ट निम्नानुसार है
