उत्पाद श्रेणी: SAE हाइड्रोलिक फिटिंग एडेप्टर
सामग्री: कार्बन स्टील, स्टेनलेस स्टील या तांबे मिश्र धातु

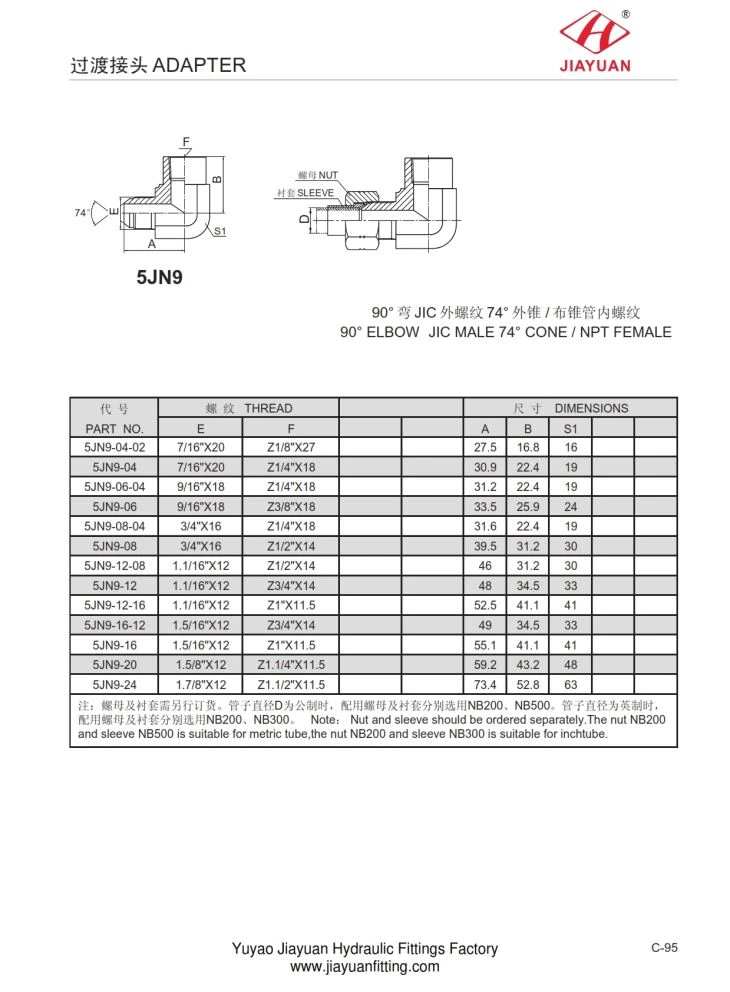

5JN9 90 ° ELBOW JIC MALE 74 ° CONE / NPT FEMALE आयाम चार्ट निम्नानुसार है:
पीए आरटी एन ओ । | टी एचआर ईए डी | DIM E N S I O NS | |||||
इ | एफ | ए | बी | S १ | |||
5 जे एन 9 - 04 - 02 | 7/16 " एक्स 20 | जेड 1/8 " एक्स 27 | 27.5 | 16.8 | 16 | ||
5 जे एन 9 - 04 | 7/16 " एक्स 20 | जेड 1/4 " एक्स 18 | 30.9 | 22.4 | 19 | ||
5 जे एन 9 - 06 - 04 | 9/16 " एक्स 18 | जेड 1/4 " एक्स 18 | 31.2 | 22.4 | 19 | ||
5 जे एन 9 - 06 | 9/16 " एक्स 18 | जेड 3/8 " एक्स 18 | 33.5 | 25.9 | 24 | ||
5 जे एन 9 - 08 - 04 | 3/4 " एक्स 16 | जेड 1/4 " एक्स 18 | 31.6 | 22.4 | 19 | ||
5 जे एन 9 - 08 | 3/4 " एक्स 16 | जेड 1/2 " एक्स 14 | 39.5 | 31.2 | 30 | ||
5 जे एन 9 - 12 - 08 | 1.1 / 16 " एक्स 12 | जेड 1/2 " एक्स 14 | 46 | 31.2 | 30 | ||
5 जे एन 9 - 12 | 1.1 / 16 " एक्स 12 | जेड 3/4 " एक्स 14 | 48 | 34.5 | 33 | ||
5 जे एन 9 - 12 - 16 | 1.1 / 16 " एक्स 12 | जेड 1 " एक्स 11.5 | 52.5 | 41.1 | 41 | ||
5 जे एन 9 - 16 - 12 | 1.5 / 16 " एक्स 12 | जेड 3/4 " एक्स 14 | 49 | 34.5 | 33 | ||
5 जे एन 9 - 16 | 1.5 / 16 " एक्स 12 | जेड 1 " एक्स 11.5 | 55.1 | 41.1 | 41 | ||
5 जे एन 9 - 20 | 1.5 / 8 " एक्स 12 | जेड 1.1 / 4 " एक्स 11.5 | 59.2 | 43.2 | 48 | ||
5 जे एन 9 - 24 | 1.7 / 8 " X 12 | जेड 1.1 / 2 " एक्स 11.5 | 73.4 | 52.8 | 63 | ||
