BSPP थ्रेड 60 डिग्री शंकु फिटिंग के प्रकार: ओ-रिंग, पुरुष या स्वेविल महिला कनेक्टर के साथ या बिना।
BSPP फिटिंग कैटलॉग का मानक ISO 8434-6 और BS 5200 पर आधारित है।
60 डिग्री शंकु कनेक्शन के धागे बीएसपीपी आईएसओ 228-1 के अनुरूप हैं।
हाइड्रोलिक द्रव बिजली और सामान्य उपयोग के लिए धातु ट्यूब कनेक्शन।
जियायुआन स्टेनलेस स्टील की बीएसपी फिटिंग, पीतल के बीपी पाइप फिटिंग, बीएसपी नली फिटिंग आदि की पेशकश कर सकते हैं।

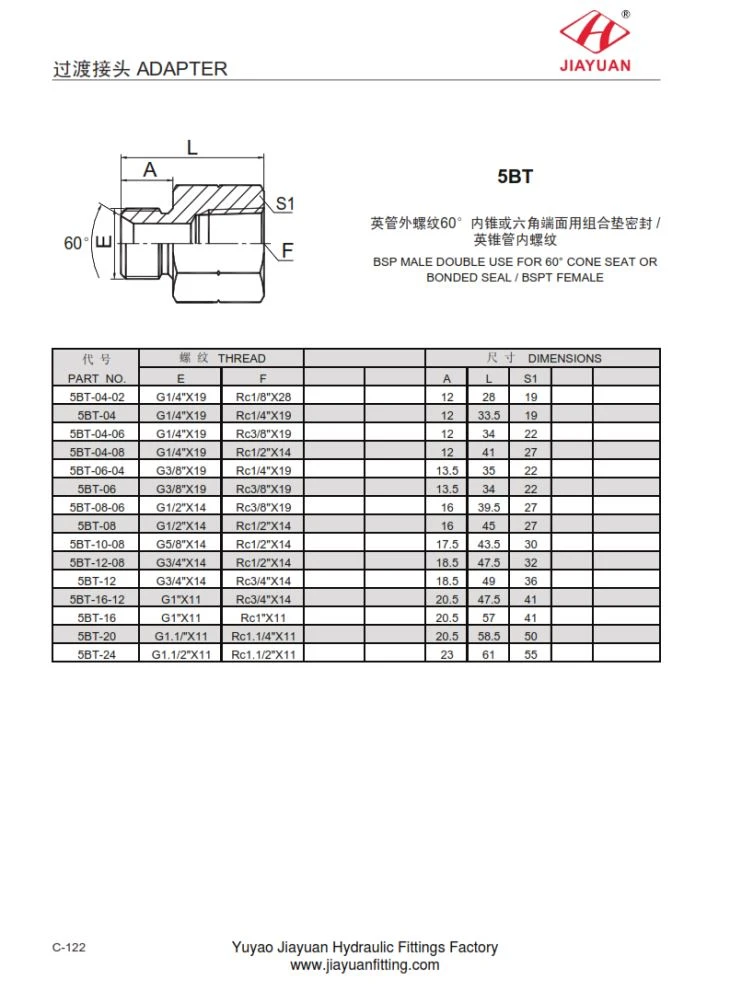

5BT बीएसपी मेल डोले का उपयोग 60 ° शंकु सीट या बंधे हुए सील / बीएसपीटी फेमेले के लिए करें फिटिंग कनेक्टर आयाम निम्नानुसार हैं:
पीए आरटी एन ओ । | टी एचआर ईए डी | DIM E N S I O NS | |||
इ | एफ | ए | एल | S १ | |
5 बी टी - 04 - 02 | जी 1/4 " एक्स 19 | आर सी 1/8 " एक्स 28 | 12 | 28 | 19 |
5 बी टी - 04 | जी 1/4 " एक्स 19 | आर सी 1/4 " एक्स 19 | 12 | 33.5 | 19 |
5 बी टी - 04 - 06 | जी 1/4 " एक्स 19 | आर सी 3/8 " एक्स 19 | 12 | 34 | 22 |
5 बी टी - 04 - 08 | जी 1/4 " एक्स 19 | आर सी 1/2 " एक्स 14 | 12 | 41 | 27 |
5 बी टी - 06 - 04 | जी 3/8 " एक्स 19 | आर सी 1/4 " एक्स 19 | 13.5 | 35 | 22 |
5 बी टी - 06 | जी 3/8 " एक्स 19 | आर सी 3/8 " एक्स 19 | 13.5 | 34 | 22 |
5 बी टी - 08 - 06 | जी 1/2 " एक्स 14 | आर सी 3/8 " एक्स 19 | 16 | 39.5 | 27 |
5 बी टी - 08 | जी 1/2 " एक्स 14 | आर सी 1/2 " एक्स 14 | 16 | 45 | 27 |
5 बी टी - 10 - 08 | जी 5/8 " एक्स 14 | आर सी 1/2 " एक्स 14 | 17.5 | 43.5 | 30 |
5 बी टी - 12 - 08 | जी 3/4 " एक्स 14 | आर सी 1/2 " एक्स 14 | 18.5 | 47.5 | 32 |
5 बी टी - 12 | जी 3/4 " एक्स 14 | आर सी 3/4 " एक्स 14 | 18.5 | 49 | 36 |
5 बी टी - 16 - 12 | जी 1 " एक्स 11 | आर सी 3/4 " एक्स 14 | 20.5 | 47.5 | 41 |
5 बी टी - 16 | जी 1 " एक्स 11 | आर सी 1 " एक्स 11 | 20.5 | 57 | 41 |
5 बी टी - 20 | जी 1.1 / " एक्स 11 | आर सी 1.1 / 4 " एक्स 11 | 20.5 | 58.5 | 50 |
5 बी टी - 24 | जी 1.1 / 2 " एक्स 11 | आर सी 1.1 / 2 " एक्स 11 | 23 | 61 | 55 |
